你的软管总成安全吗?

2017年08月15日

软管总成在流体行业是一个重要的压力管道元件,它承担着很多重要的职能。但是在现实中,很多人存在一些误解,甚至有人认为某宝买个接头、租台国产扣压机,工人培训半天就可以上岗了。其实,生产软管总成需要丰富的理论知识、精密的生产设备、专业的员工等,笔者带大家去认识一下未蓝如何为客户提供高品质的软管总成的。

一、丰富的理论知识

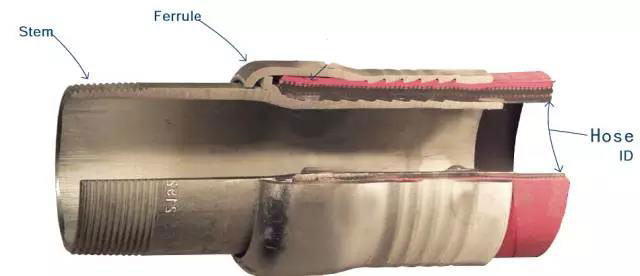

我们都知道一根软管总成通常由3部分组成:软管、接头和卡箍或套筒(Push-on可以不需要卡箍)。接头和套筒通常在与软管接触的部分设计有倒刺(Hose barb)等结构,以实现接头与软管形成很好的摩擦力,保证接头在使用过程中承受足够的末端力。





末端力:

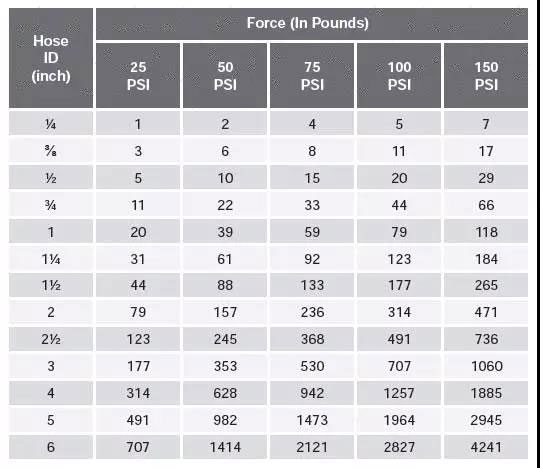

什么是末端力:这里末端力指的是沿着轴向作用在末端的动能,这个力也就是卡箍为了防止接头从软管脱离而提供的足够的力。初中的物理告诉我们,压力=压强x截面积(F = Px S),压强就是我们平时所说的软管的工作压力(大家叫压力其实错误的,但是我们已经叫习惯了),截面积是软管的内径的截面积。请看下表:




举例说明:1寸的软管工作压力100psi(7bar)末端力在79磅(36kg),但是6寸的软管,相同的工作压力下,末端力却达到了2,827磅 (1,282kg)。设想一下,如果一款接头在使用中飞了出去,这是多么严重的问题。


安全系数:

上面的计算公式和表格只是告诉我们承受力的下限,但是我们还要考虑一定的安全系数,在接头设计方面,4倍安全系数是常用的数据。因此一款接头的末端力实际上还需要在上表的基础上乘以4。


扣压值:

我们严格按照美国橡胶协会的相关标准,结合自己研发的接头和套筒,通过一系列计算,得出准确的扣压值。



二、精密的生产设备

常言道:工欲善其事,必先利其器。现代化的工业,没有精良的装备是无法实现高品质的产品生产的。未蓝公司近年来先后引入满足大口径的芬兰Finn-power扣压机、意大利O+P切管机、德国麦克斯威特测试台、美国尼通金属材质光谱分析仪等大型设备,此外,公司还专门配置各种进口的小型专业测量设备,如美国Fluke 绝缘表、日本三丰游标卡尺等。

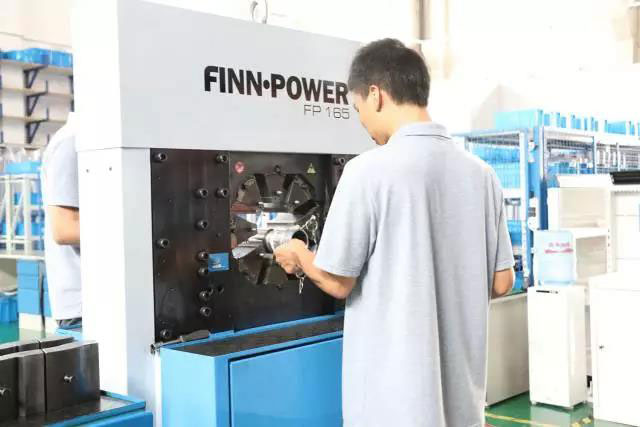

扣压机:

扣压参数是以毫米为测量单位的,取到小数点后两位,未蓝公司要求扣压后的数值要求和测算的理论值在±0.25mm的公差,但这个行业里大部分设备其实±0.5mm的公差都达不到的。

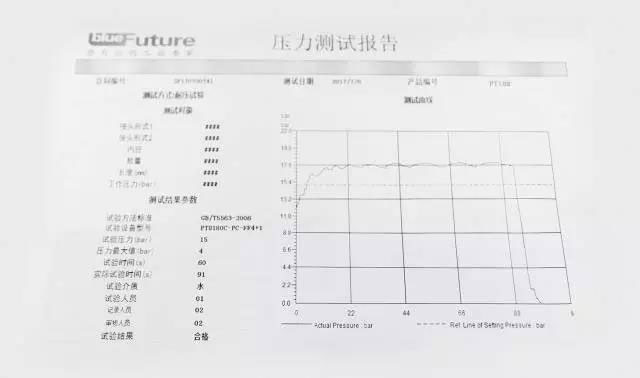

测试设备:

测试台可以完成爆破测试和总成压力测试。




爆破测试:开发任何一款新的接头都要经过爆破力的测试,4倍的工作压力下,接头不能有任何变形或从管子内逃脱,否则接头就算不合格。


总成压力测试:工厂生产的总成根据实际使用的工况及客户要求,有针对性的完成总成出厂前压力测试。被测试的软管要求合格。





三、专业技能的员工

员工是公司的核心无形资产,专业的技术工程师和熟练的操作人员是保证产品质量的关键因素。未蓝公司产品部目前本科以上学历,从业经验五年以上,开发专业工程技术人员两名(其中一名有中级职称);产品生产人员五名,流体行业平均工作年限超过五年。

看完这些,相信你已经具备评价一家软管总成生产商的基本能力,但是这也就是冰山一角,只有与专业的总成生产商合作,才能免去后顾之忧。
