揭秘温度对软管工作压力的影响

2017年07月25日

为什么标称20bar工作压力的软管总成有时只能承受8.4bar的工作压力? 我们的软管总成在什么条件下才能实现所说的至大工作压力?这里涉及很多因素,比如工作温度、接头、扣压方式等。今天我们重点谈工作温度对工作压力的影响。

温度升高对任何软管系统的影响都是显著的,但是在国内经常被忽视。由于大多数软管的标识及宣传手册都注明大的工作压力和大的工作温度,因此存在一种误解:软管在同一时间实现大压力和大工作温度。但是实际上,软管受热时变得很柔软,这一变化会削弱软管的耐压能力、同时也会降低接头对软管把持能力,从而影响工作压力。那么问题来了,工作压力与温度之间到底存在怎样的关系呢?

一般来说,流体连接件及软管的工作压力都是在20℃的室温下测试设定的,如果温度超过20℃,胶管的工作压力就会下降。

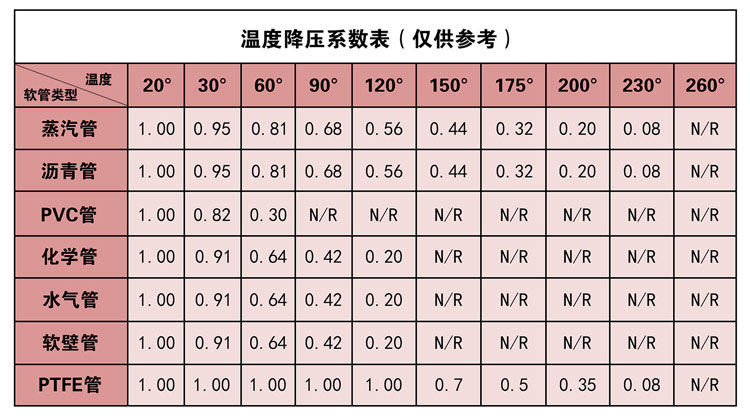

具体请参考下表---温度降压系数表。

*软管类型说明

蒸汽管:重点指的是输送热水和蒸汽的胶管;

沥青管:输送高温石油基产品如焦油、沥青和热油等的胶管。工作压力受温度影响程度同蒸汽管;

PVC管:光滑的聚氯乙烯或者乙烯管;

化学管:内胶材质是PTFE、 UHMW、XLPE,不包括内管是软橡胶的类型;

水气管:常规多功能用来输送水和压缩空气的胶管;

软壁管:内壁光滑、厚实、柔软的,多指天然橡胶或者食品级橡胶管;

PTFE管:指的PTFE软管,含有钢丝编织及裸管。

那么问题就简单了,基于软管系统应用的温度,定位适当的降压系数,乘以软管系统的压力等级,就能得到真实的工作压力。这里以美国Supflow(赛弗)的CRATOS 防碾压食品管为例说明。

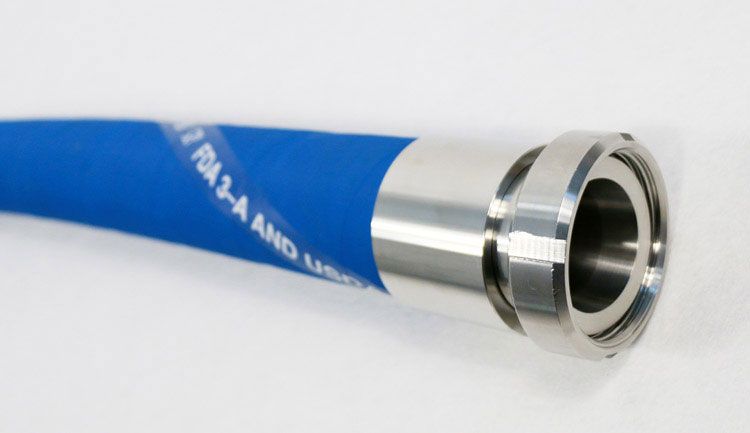

防碾压食品管CRATOS,具有特殊增强层材料,柔韧性非常好的一款胶管,在意外挤压后可恢复原状,常用于转卸罐车中的油型和非油型食物的重力流输送,压力输送或抽吸作业。

软管 : 2”CRATOS标称工作压力为20bar

接头 :2”DIN 标称压力25bar

使用温度 :90℃

降压系数:  0.42

软管总成的工作压力 :20barX0.42 = 8.4bar

*  注:软管总成需要选取软管总成组装部分中弱部分的工作压力作为总成的工作压力.

未蓝的总成生产严格按照ASTM D380 及NAHAD手册规定执行,并在常温20℃下进行检测测试。客户正常使用软管总成,在常温下输送介质,工作压力不变;但是当在线清洗消毒的时候,客户会选择使用90℃的热水,按照上面的计算,我们知道现在软管总成工作压力只有8bar了(不再是标称的20bar),这一应用在现场非常普遍。所以需要客户在使用中注意温度变化带来的压力影响,并正确使用。


如需了解更多,欢迎大家留言评论或者联系未蓝公司销售工程师,竭诚为您服务。
